GMO takımı hangi delik çaplarında kullanılabilir?

GMO takımı 0,8 mm'den 7,5 mm'ye kadar herhangi bir delik çapına ayarlanabilir. 6 farklı insert tipi (E00-E25) ile tüm aralık kapsanır.

Bıçaklar ne kadar dayanır?

Karbür metal bıçaklar uzun kullanım ömrüne sahiptir. Ortalama sertlikteki çelikte yaklaşık 5.000 parça işlenebilir. Bıçaklar kolayca değiştirilebilir sarf malzemedir.

GMO ile hem ön hem arka çapak alınabilir mi?

Evet. GMO takımı sadece iç kenarın veya her iki kenarın çapağını tek bir adımda alabilir. /B tipi özel bıçaklar ile çift taraflı çapak alma mümkündür.

GMO hangi tezgahlarda kullanılabilir?

CNC işleme merkezleri, sütunlu matkaplar ve diğer tezgahlarda kullanılabilir. CNC makinelerinde kullanımı idealdir — ek çapak alma işlemlerinden tasarruf sağlar.

GMO

GMO Mikro Delik Çapak Alma Takımı

Alman patentli (DE 103 57 404) mikro delik çapak alma sistemi. 0,8 mm'den 7,5 mm'ye kadar delik çaplarında, tek adımda ön ve arka çapak alma. Karbür bıçaklı, modüler ve ekonomik.

0,8 mm'den itibaren çok küçük deliklerin çapak alması
Tek adımda ön ve arka çapak alma
Değiştirilebilir karbür bıçaklar — uzun ömür, düşük maliyet
Seri üretimde hızlı çapak alma
CNC ve sütunlu matkap uyumlu

Teklif İste Katalog İndir

Genel Bakış

GMO Nedir?

GMO takımı, matkap deliğinin iç kenarlarındaki çapakları basit ve güvenilir bir şekilde almak için geliştirilmiştir. Sadece iç kenarın veya her iki kenarın çapağını tek bir adımda almak mümkündür. Birbirine patlayarak delinmiş deliklerin çapakları da kolayca alınabilir. Yöntem, Almanya'da 103 57 404 patent numarası ile korunmaktadır.

0,8 mm'den 7,5 mm'ye kadar ayarlanabilir delik çapı aralığı
Çok hızlı çapak alma işlemi — seri üretim için ideal
Kolay kesici değişimi — değiştirilebilir sarf malzemeleri ile düşük maliyet
Sağlam ve ince tasarım — her tezgahta kullanılabilir

Bileşenler

GMO Sistem Bileşenleri

GMO sistemi dört ana bileşenden oluşur: tutucu, insert, bıçak ve yay. Her bileşen uygulamaya göre seçilir.

1 — Tutucular

Tutucu Tipleri

3 farklı tutucu tipi mevcuttur:

Standard — genel amaçlı kullanım
Standard (sıkma yüzeyli) — daha güvenli bağlama

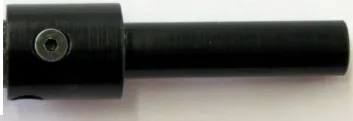

XL — daha güçlü yaylar ile kullanım için

2 — Insertler

Insert Seçim Tablosu

Insert, tutucuya monte edilir. Bıçağın yerleşeceği hizalama kanalına sahiptir. Delik çapı büyüdükçe kanalın merkez eksene uzaklığı artar.

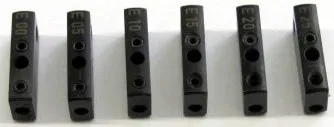

GMO insert tipleri — E00'dan E25'e kadar delik çapı aralıkları — GMO insert tipleri ve delik çapı aralıkları

Insert Tipi	Delik Çapı (mm)
E00	0,8 – 2,5
E05	2,5 – 3,5
E10	3,5 – 4,5
E15	4,5 – 5,5
E20	5,5 – 6,5
E25	6,5 – 7,5

3 — Bıçaklar

Bıçak Tipleri ve Seçimi

Bıçaklar değiştirilebilir sarf malzemelerdir. Dayanıklılık işlenen malzemeye bağlıdır (ortalama sertlikte çelikte yaklaşık 5.000 adet). Üç farklı form mevcuttur:
